一站式锂电视觉检测解决方案

2023/11/06

锂电池视觉检测解决方案:

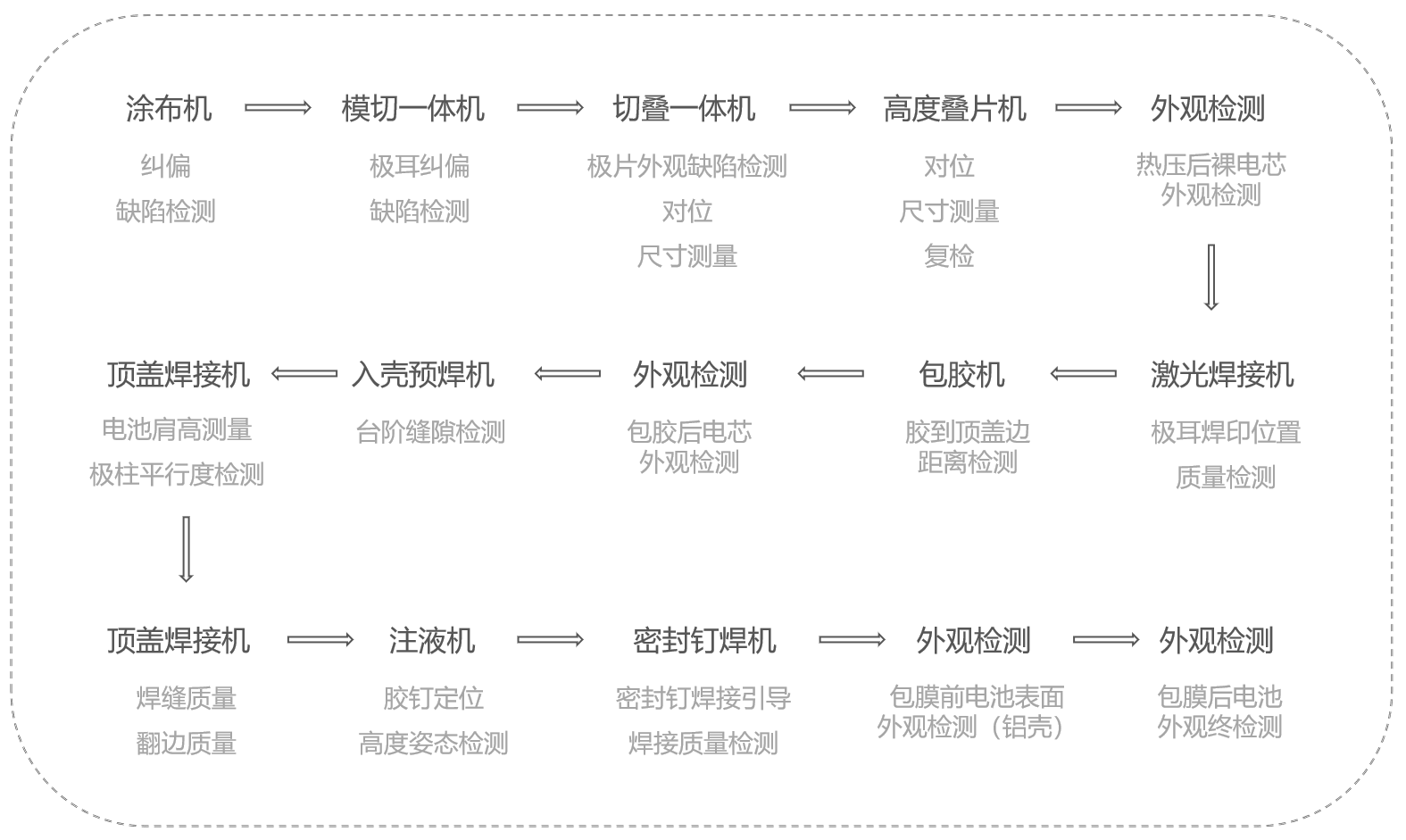

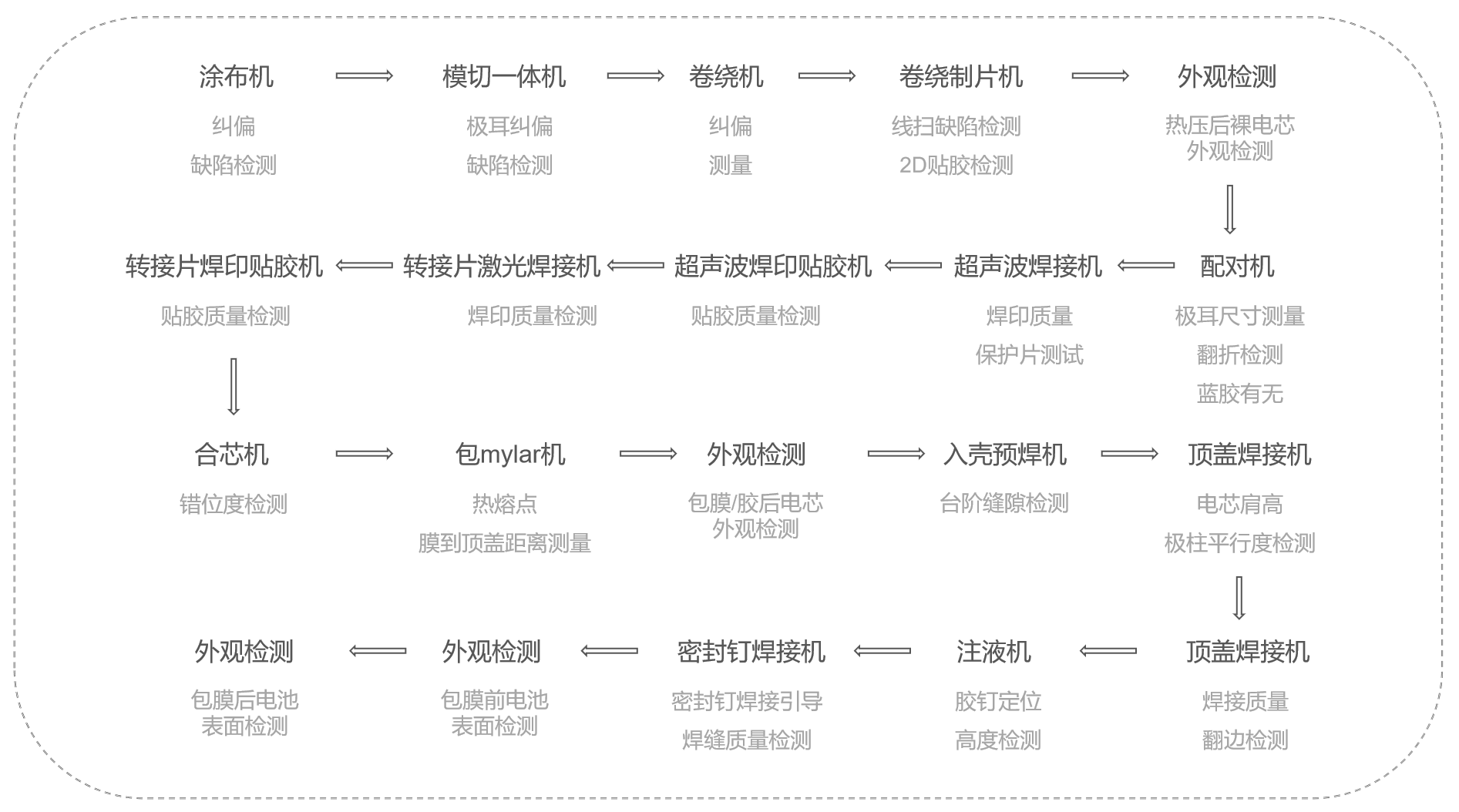

锂电产业进入升级周期,生产诉求愈加精细化、专业化。从前段的极片制造到中段的裸电芯焊接,再到电芯组装覆膜,都需要更高效、更精准的视觉检测技术。


汇萃智能视觉应用已经覆盖了锂电池生产的全过程,通过深度融合2D、3D及深度学习等多维视觉技术,攻克了关键工序的行业检测难点,如果您也有关于锂电池的视觉检测难题,欢迎您联系我们。(微信:cpu520)


案例展示:

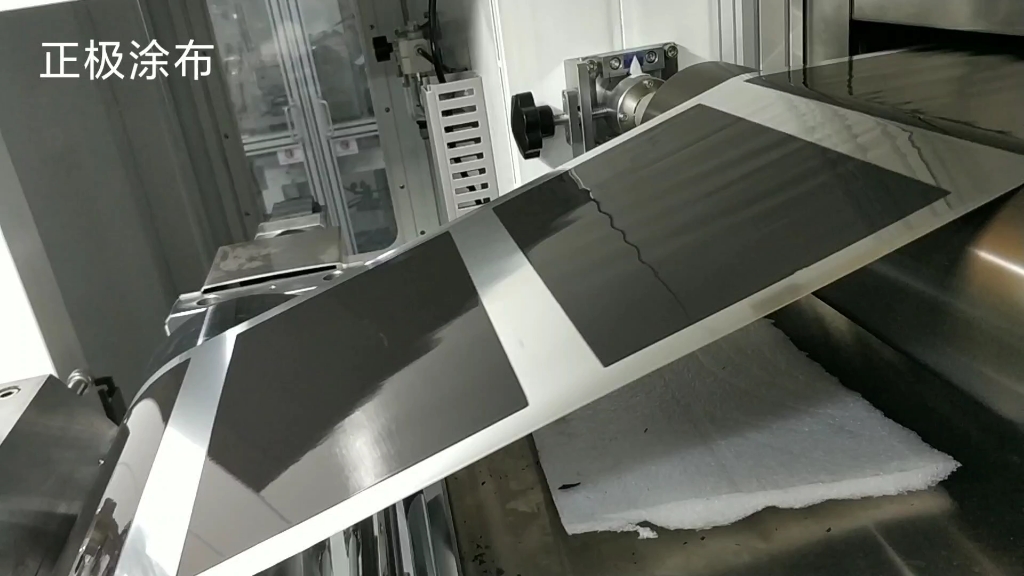

1、电芯涂布定位

涂布过程位置度控制,检测涂布极片原料到载体边缘的距离。


2、极片缺陷检测

检测极片表面毛刺等缺陷,测量极片宽度


3、电芯自动上料读码

电芯上料前批量读码,将对应电芯坐标发给设备



4、胶型检测

检测胶水的连续性、宽度和有效长度

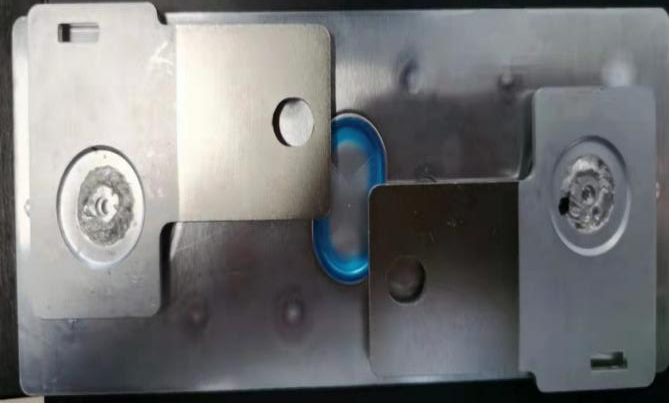

5、转接片焊印质量检测

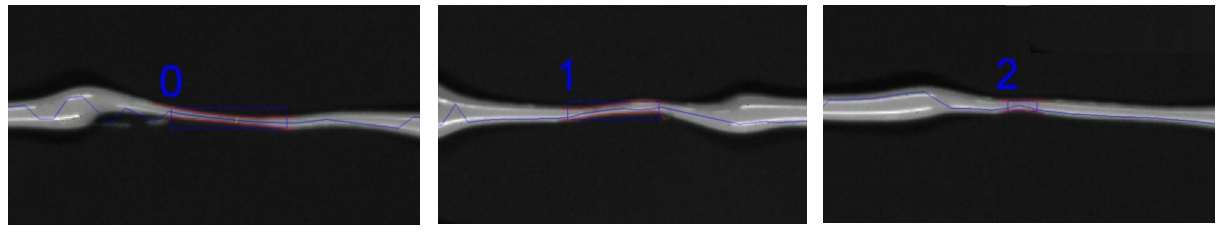

  1. 检测转接片焊后毛刺、爆点检测、焊缝间距、焊缝宽度、缝凸起,凹坑缺陷等;

  2. 检测转接片焊偏位、断焊等;

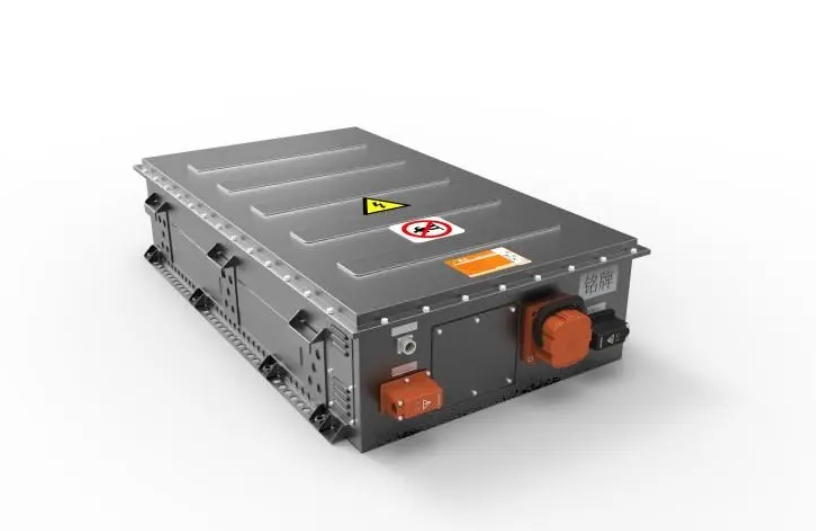

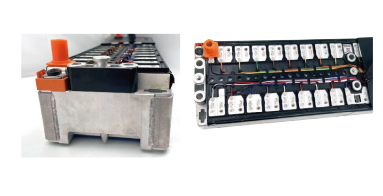

6、PACK模组Busbar焊前及焊后检测

  1. 焊前检测:连接片与极柱之间的间隙;

  2. 焊后检测:爆点、凹坑、凸起、焊穿、焊缝的裂缝 / 裂口、焊缝尺寸偏差度等




7、侧缝焊前寻址

侧缝焊接(翻边焊)前的焊缝寻址,引导机器人激光焊接


8、侧缝焊尺寸测量及外观检测

  1. 侧焊缝尺寸检测:焊缝长宽;焊缝位置度;

  2. 距离定位点位置:焊缝凸起高度;

  3. 侧焊缝外观检测:爆点、凹坑;飞溅、下榻


9、电池模组定位抓取

视觉引导机械手定位抓取电池模组


10、电池模组底面平整度及端板全共面度全尺寸检测

检测电芯底面整体平面度以及四个固定角支撑端板共面度

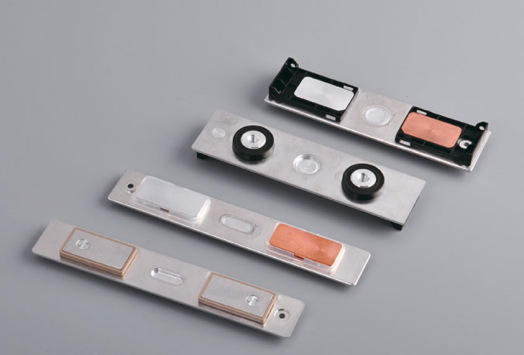

11、电池顶盖尺寸检测

  1. 2D尺寸检测;

  2. 3D顶盖平面度检测产品断差检测;

  3. 极柱焊接质量检测;

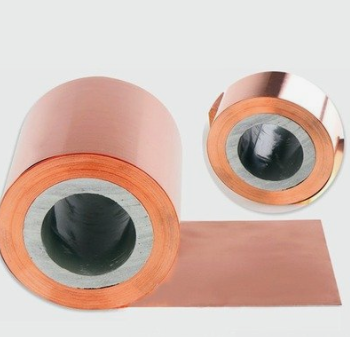

12、铜箔铝箔检测

检测铜箔铝箔是否用尽,计算线速度,选择最优换料时间,降低材料损耗
