拉链检测视觉系统

2021/01/20

拉链生产过程中,传统的人工检验方式存在检验结果滞后、检验效率低、检验质量易受人为干扰、效果不稳定、成本高等缺点。通过汇萃通用智能高速机器视觉平台(以下简称通用视觉平台)代替人工检测,可实现每周7*24小时,全天候高效稳定的检测任务,达到良品中不良品率为0的品质保障。




· 优势 ·

通用视觉平台拉链检测拉头检测
检测指标

良品合格率100%

误判率≤10%

良品合格率100%

误检率≤1%

速度60㎝ ≥ 14条/分≥ 60个/分
使用便捷

多轮廓模块匹配;

解决多颜色问题;

操作仅需三步;

简单培训即可上手。

一人可管控3-5台;

大幅减低人力成本。


支持多种拉链设备切断机吹拉片机、穿拉头机、切断机
支持多种通讯接口RS232、RS485、IO、PLC、TCP等
支持模板共享通过扫描二维码即可下载工程模板

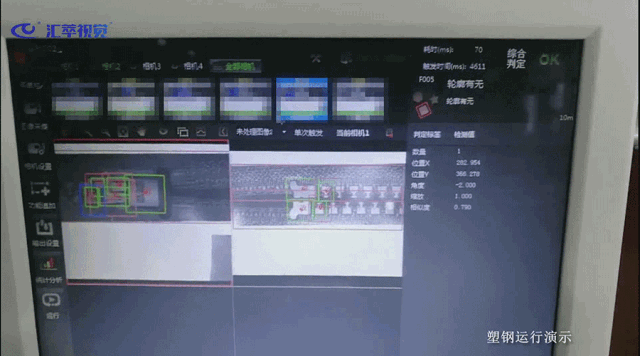

塑钢运行

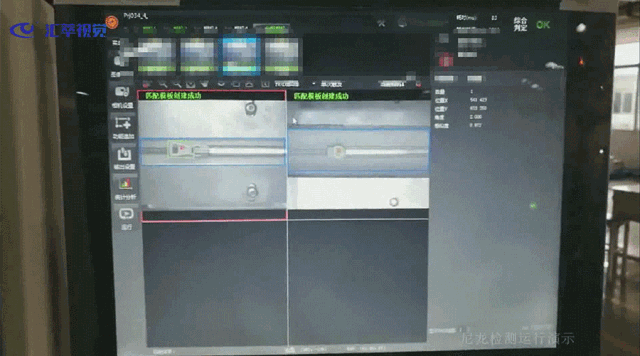

尼龙检测运行

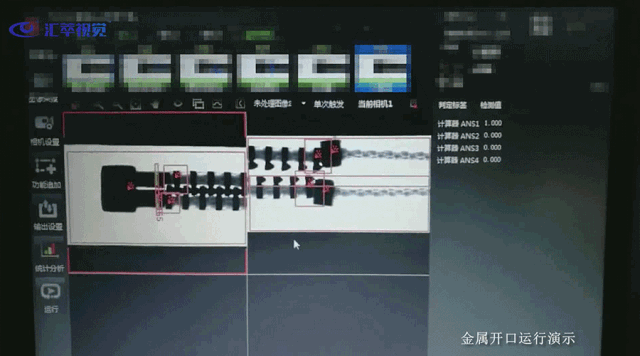

金属开口运行

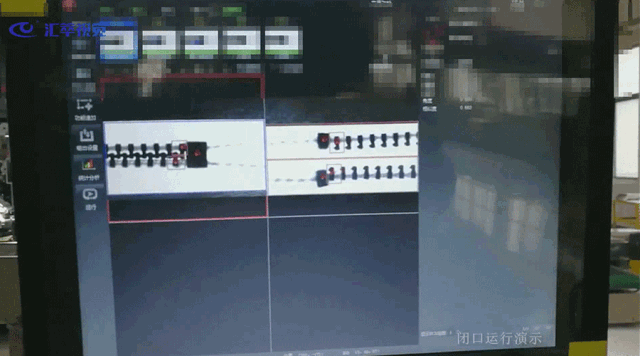

闭口运行



——  案例  ——


❂    拉链检测

· 项目分类 ·

金属拉链、塑钢拉链


· 实现功能 ·

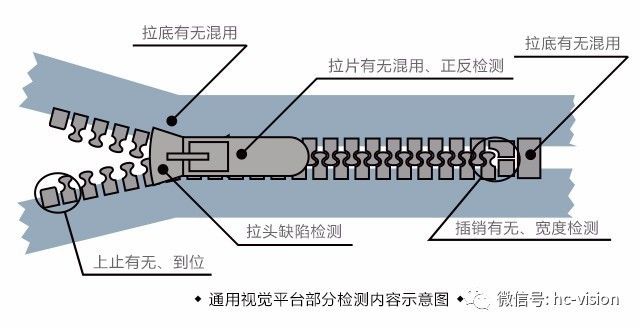

1.上止有无,检测上止模块的有无;

2.上止到位,检测上止与第一颗链齿之间是否到位;

3.方块插销有无,检测方块和插销的有无;

4.方块插销到位,检测插销和方块、链齿和方块之间的距离;

5.插销宽度检测,测量插销间缝隙是否过大。


· 优势 ·

1.速度快:对于60cm的拉链,实现每分钟14条以上的检测速度,不影响原有工序;

2.检测性能好:良品合格率达到100%,误检率控制在10%以内;

3.适用性强:采用多模板库匹配方式,针对不同情况成像拉链都能稳定匹配,无需调节复杂参数;

4.软件使用方便:建立检测工程后,每次使用只需切换所需工程进行检测,无需复杂操作轻松上手。

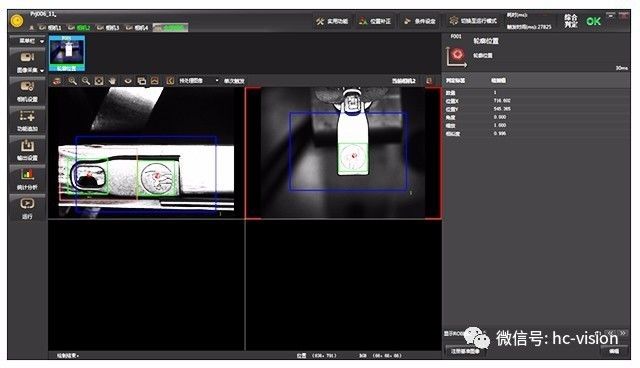

❂    拉头检测

· 项目分类 ·

穿拉头机、切断机、吹拉片机


· 实现功能 ·

1.不同品牌的拉片不能混入其它品牌的拉头;

2.不同拉头要从拉片和拉底两方面同时进行区分;

3.对拉底和拉片上字母有无进行检测;

4.检测存在制造缺陷或因外界因素产生的缺陷;

5.在吹拉片机上,针对正反拉片检测,剔除不同种类的拉片和放置形态不一样的拉片,实现自动上下料。


· 优势 ·

1.速度快:每分钟检测个数可达60个 ;

2.软件操作简单:操作人员经过简单培训即可使用;

3.检测性能好:误检率低于1%;

4.大幅度降低了人工成本:自动检测,效率高效,一人可管3-5台机器。

5.做好的模板上传到数据库共享,其他工程只需通过扫描二维码下载工程模板即可;工程产生的数据,传入并保存数据库可供分析。
