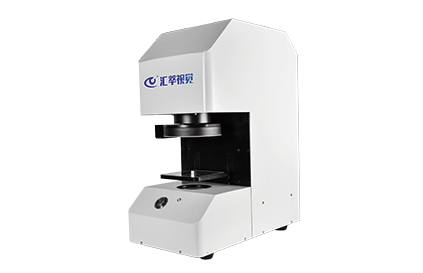

使用汇萃一键式图像测量仪，可实现只按一键即可完成非接触测量，具备测量快速，结果准确，操作简单等优点。精度在国产品牌中处于领先地位。
丰富的测量功能（46 个工具）： 测量点、线、圆、圆弧、几何尺寸、几何公差等；
测量数据统计分析，自动计算方差、CPK 等统计值；
便捷的测量报表导出功能。
测量快速
■ 自动识别工件及原点
■ 软件可以快速自动化测量
■ 测量数据统一管理，可快速生成报告
结果准确
■ 可视化对焦轻松再现相同照明条件
■ 自动识别工件所在位置
■ 只需一键，自动测量，不需人员参与
操作简单
■ 一键开启，操作简单
■ 借助辅助线工具，轻松测量虚拟点虚拟线
放置工件到载物台后，仅按一键，即可根据设定要求进行测量。
 |  |
采用专用的亚像素边缘提取技术，抓取待测无边缘更加精细、准确。
|
|
一般镜头发生畸变 | 搭载小畸变镜头 测量仪视野无畸变 |
测量数据统一管理，不仅能够进行各种数据分析（σ、Cpk 等统计值），还能够快捷生成检测报告。
 |  |
型号 | OM-1100 | |
外形尺寸（mm） | 290*590*680 | |
承受负重（kg） | 1kg | |
镜头 | 远心镜头 | |
工作距离（mm） | 120 | |
相机 | 500万CMOS相机 | |
测量范围（mm） | Φ100 | |
测量精度(µm) | ≤5µm | |
重复精度(µm) | ≤1µm | |
工作台升降（mm） | 55 | |
光源 | 轮廓光 | 面轮廓光，256级亮度可调 |
落射照明 | 环状照明（电动） | |
软件 | HCVision 7.0 | |
工作环境 | 温度20℃±2℃； 湿度30-80%； 震动<0.002g 低于15Hz。 | |
