产品型号HC-MVTE-CT302

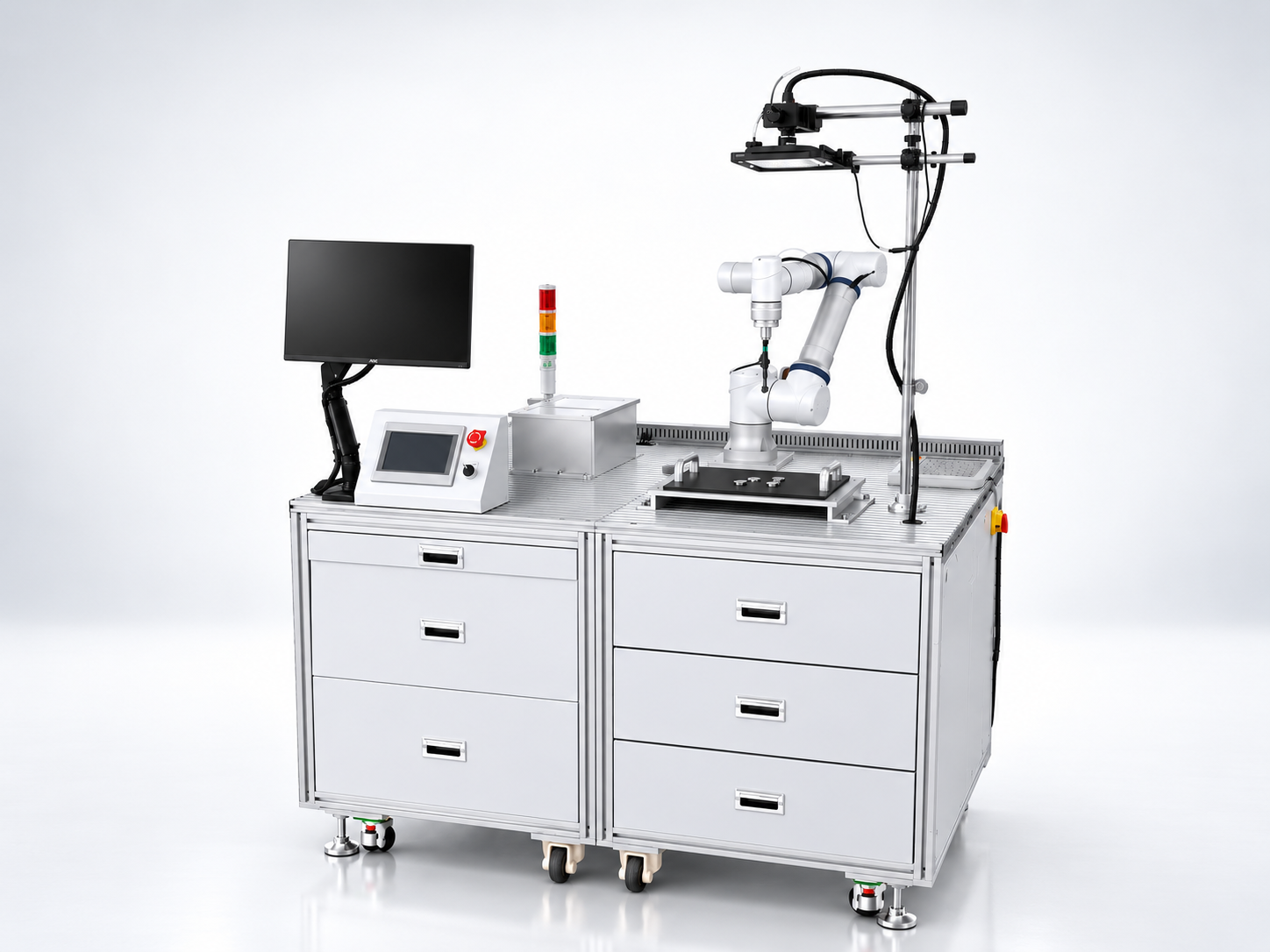

机器视觉系统实训台主要由高速机器视觉系统、六轴协作机器人、工业相机与镜头、视觉光源、PLC、机械装置模块、电气控制模块、安全告警模块以及丰富的机器视觉训练模块组成。可开展机器视觉系统搭建、图像处理、视觉检测、尺寸测量、识别定位及机器人视觉应用等实训。
采用模块化的抽拉设计，方便搬运及安装。平台引入工业一线实际应用的丰富视觉案例，结合六轴协作机器人、AI训练平台及机器视觉系统，以“项目导入，任务驱动”的教学形式增强学生的就业竞争力。满足新职业工种机器视觉系统运维员三、四级考证需求。可满足相关课程实验教学需要，支持各级智能制造类学科竞赛训练的需要。
机器视觉系统实训平台是一款高度集成的一站式实训平台解决方案，帮助学员快速掌握AI知识和机器视觉的核心技术，并将其应用到实际场景中。平台整体尺寸：1500mm（长）×1200mm（宽）×750mm（高）。

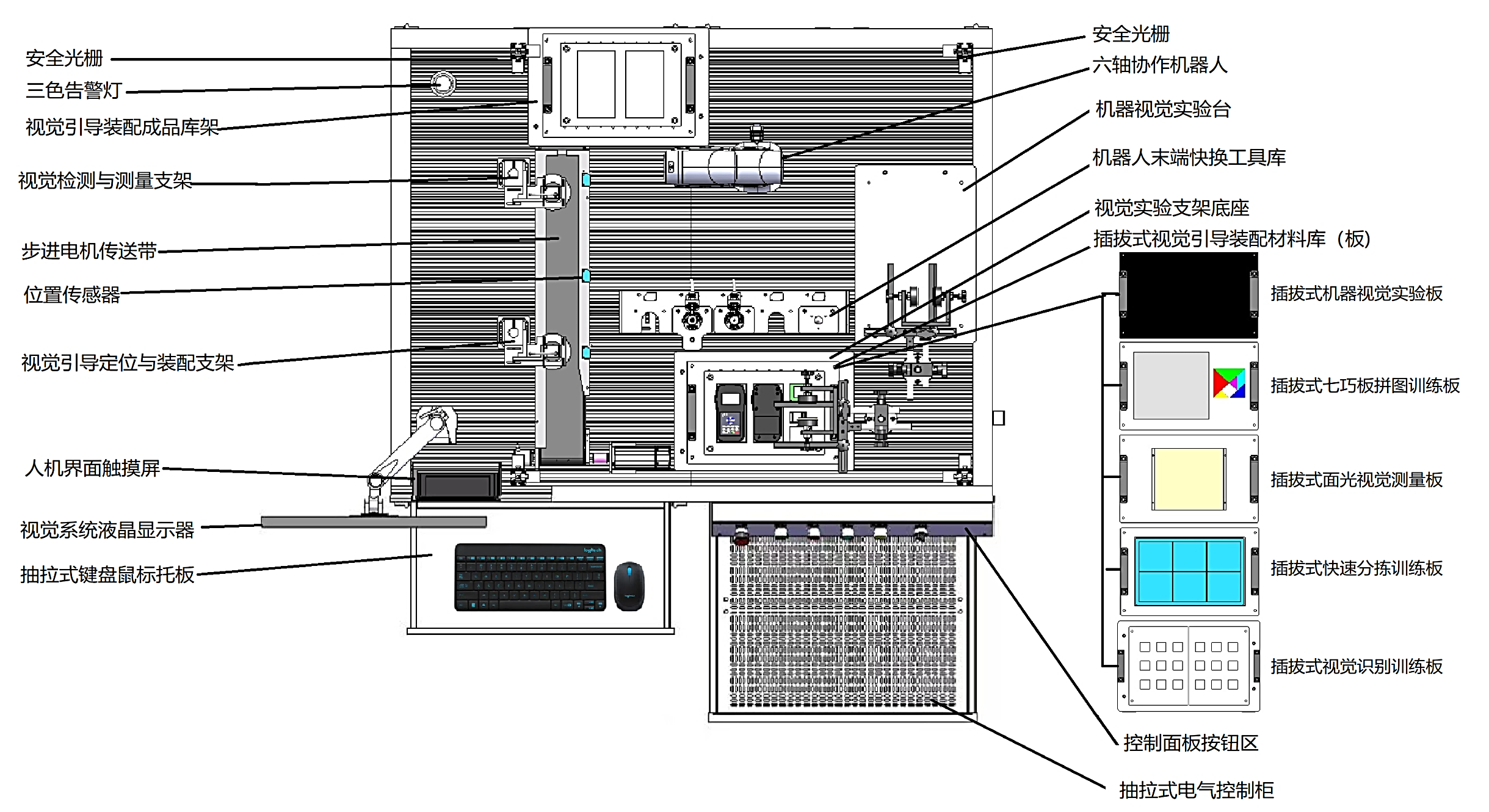

机器视觉系统实训台俯视结构

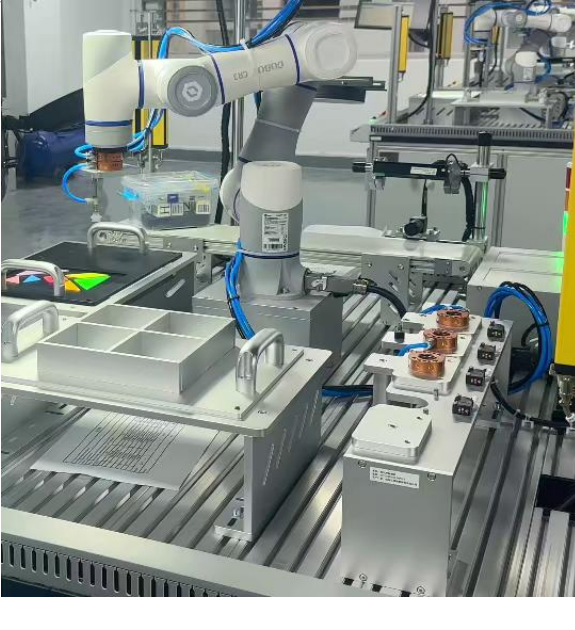

机器视觉系统实训台实训场景
拥有完整的课程资源与实践体系，配套齐全；
完善的企业师资团队，助力学校师生数字化能力快速提升；
贴近工业场景，服务2600+企业，6000+行业解决方案，实践内容来源于真实的行业应用案例；
支持实验内容定制。
| 实验项目 |
|---|
| 铝合金骨架仪表箱，ABS材质，EVA内衬 |
| 标定板工具单元套件 |
| 手持机装配检测实训单元套件 |
| 七巧板拼图实训单元套件 |
| 快速分拣实训单元套件 |
| 铝箔袋外包装字符识别与检测单元套件 |
| 二维码与条形码识别与检测单元套件 |
| 芯片及电子元器件缺陷检测单元套件 |
| 汽车零件及小型锯片尺寸测量单元套件 |
《机器视觉基础与应用》
《工业机器视觉系统》
《计算机视觉入门与实践》
《深度学习与机器视觉应用》
《视觉检测与智能识别技术》
《视觉应用开发课程周实训》
芯片及电子元器件缺陷检测训练课程资源
提供《机器视觉入门与实战》、《机器视觉系统实验台实践手册》；
至少10个行业案例课程资源教学PPT；
教学视频资源；
培训服务：
零基础：5天培训；
有基础：3天培训。
实验内容可根据当地行业发展支持定制，建议课时：48课时。
| 名称 | 配置 |
|---|---|
| 实训台桌体 | 防静电台面，耐冲击、耐腐蚀、吸震、易清洁、抗凹陷；优质钣金材质架体，抽屉单轨设计，桌体整体焊接，坚固耐用。 |
| 高速机器视觉处理机 | 支持3台以上1000万像素工业相机，IPC结构性能稳定，接口种类及数量丰富。 |
| 机器视觉软件平台 | 含3000+算法的汇萃通用智能高速机器视觉软件平台，180个通用工具。 |
| 工业相机 | 1200万像素黑白卷帘工业面阵相机3台；500万像素彩色全局工业面阵相机1台。 |
| 相机镜头 | 8mm焦距相机镜头1只；12mm焦距相机镜头1只；16mm焦距相机镜头1只；25mm焦距相机镜头1只；2/3英寸0.3×110mm同轴远心镜头。 |
| 视觉光源 | 24V白色环形光源2个；24V红色、蓝色环形光源各1个；24V白色面光源1个；24V白色开孔面光源1个；24V白色条形光源1个；24V白色同轴光源1个；24V白色碗状光源1个。 |
| 六轴协作机器人 | 六自由度协作机器人1个。 |
| 电气控制模块 | 西门子S7-1200 PLC、施耐德空气开关及继电器、立式安装电气挂板，防触电安全防范设计。 |
| 机械装置模块 | 含机器人末端执行器快换架、指针、弹簧轨迹针、机器人吸盘执行器、机器人夹爪执行器、物料传送带等。 |
| 安全控制模块 | 含一键急停旋钮。 |
| 训练模块 | 铝合金骨架仪表箱，ABS材质，EVA内衬；标定板工具单元实训；手持机装配检测实训；七巧板拼图实训；快速分拣实训；铝材外包装字符识别与检测实训；二维码、条形码识别、字符识别实训；芯片及电子元器件缺陷检测实训；汽车零件及小型锯片尺寸测量实训。 |
| 机器视觉应用实训课程 | 机器视觉与机器人实训课程 |
|---|---|
| 机器视觉系统构成 | 机器人基本指令操作与编程实验 |
| 相机、镜头与光源的选择 | 网络配置与软硬件安装连接实训 |
| 图像的基本处理 | 机器人手眼标定训练 |
| 边缘特征提取 | 机器人视觉轮廓定位实训 |
| 精确测量检测实验 | 机器人末端执行器自动换装实训 |
| 字符识别检测实验 | 视觉引导机器人识别分拣与无序抓取实训 |
| 颜色识别检测实验 | 视觉引导机器人七巧板实训 |
| 图形检索定位实验 | 视觉引导机器人自动装配实训 |
| 外观瑕疵检测实验 | 视觉引导机器人精确测量实训 |
| 芯片缺陷检测实验 | 视觉引导机器人搬运码放实训 |
| 实验内容 | 建议课时 | 实验目的 |
|---|---|---|
| 齿轮的尺寸测量以及齿数计数实训 | 4学时 | （1）掌握相机、光源的接线。 （2）掌握相机、光源的参数调节。 （3）掌握视觉的图像采集 （4）掌握视觉检测圆工具的使用 （5）掌握视觉轮廓计数工具的使用 |
| 新冠抗原试纸的字符识别实训 | 2学时 | （1）掌握相机、光源的硬接线 （2）掌握相机、光源的参数调节 （3）掌握视觉的图像采集 （4）掌握字符识别工具的使用 |
| 牛奶片有无检测实训 | 2学时 | （1）掌握相机、光源的硬接线 （2）掌握相机、光源的参数调节 （3）掌握视觉的图像采集 （4）掌握视觉有无检测工具的使用 |
| 纸杯缺陷检测实训 | 2学时 | （1）掌握相机、光源的硬接线 （2）掌握相机、光源的参数调节 （3）掌握视觉的图像采集 （4）掌握视觉缺陷检测工具的使用 |
| 三极管缺陷检测实训 | 2学时 | （1）掌握相机、光源的硬接线 （2）掌握相机、光源的参数调节 （3）掌握视觉的图像采集 （4）掌握视觉中心节距工具的使用 （5）掌握视觉轮廓位置工具的使用 （6）掌握视觉位置补正的使用 （7）掌握视觉字符串工具的使用 （8）掌握视觉计算器工具的使用 |
| 色彩识别实训 | 2学时 | （1）掌握相机、光源的硬接线 （2）掌握相机、光源的参数调节 （3）掌握视觉的图像采集 （4）掌握视觉颜色成分有无工具的使用 |
| 轮廓识别实训 | 2学时 | （1）掌握相机、光源的接线。 （2）掌握相机、光源的参数调节。 （3）掌握视觉的图像采集 （4）掌握视觉轮廓定位工具的使用 （5）掌握视觉条件设置的使用 |
| 机械手标定实训 | 2学时 | （1）掌握机械手九点标定 （2）掌握机械手旋转中心的标定 |
| 七巧板摆放实训 | 2学时 | （1）掌握视觉轮廓定位工具使用 （2）掌握视觉块状物工具的使用 （3）掌握视觉补正功能的使用 （4）掌握视觉1台CCD的抓取工具使用 （5）掌握视觉计算器工具的使用 （6）掌握以太网通信设置 （7）掌握视觉输出设置 |
| 晶圆片检测实训 | 2学时 | 熟悉轮廓计数的原理 (2)掌握同轴光源的使用 (3)掌握图像预处理的使用 |
| 汽车零部件分拣实训 | 2学时 | （1）掌握视觉轮廓定位工具使用 （2）掌握视觉块状物工具的使用 （3）掌握视觉补正功能的使用 （4）掌握视觉1台CCD的抓取工具使用 （5）掌握视觉计算器工具的使用 （6）掌握以太网通信设置 （7）掌握视觉输出设置 |
| 手持机装配实训 | 2学时 | （1）掌握视觉轮廓定位工具使用 （2）掌握视觉块状物工具的使用 （3）掌握视觉补正功能的使用 （4）掌握视觉1台CCD的抓取工具使用 （5）掌握视觉计算器工具的使用 （6）掌握以太网通信设置 （7）掌握相机设置 （8）掌握视觉I/O设置 （9）掌握条件设置 （10）掌握自定义命令设置 |

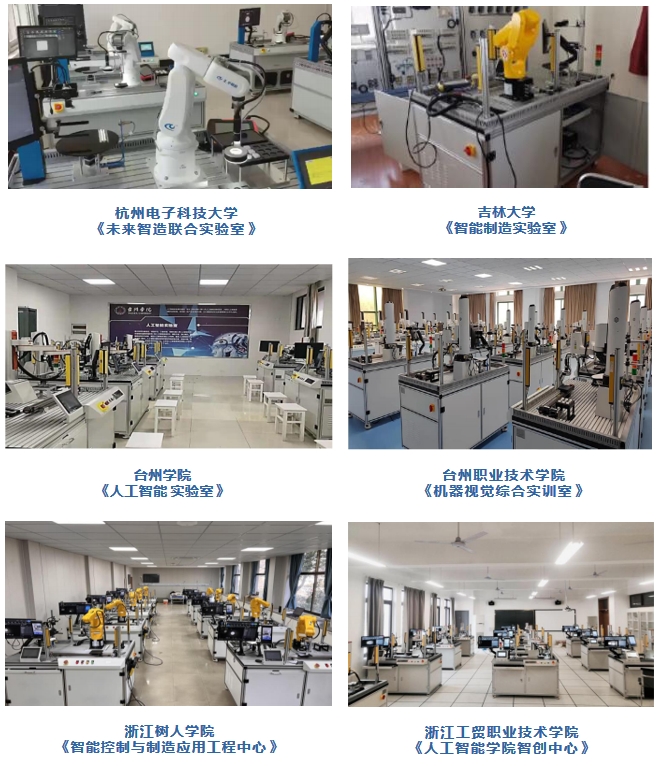

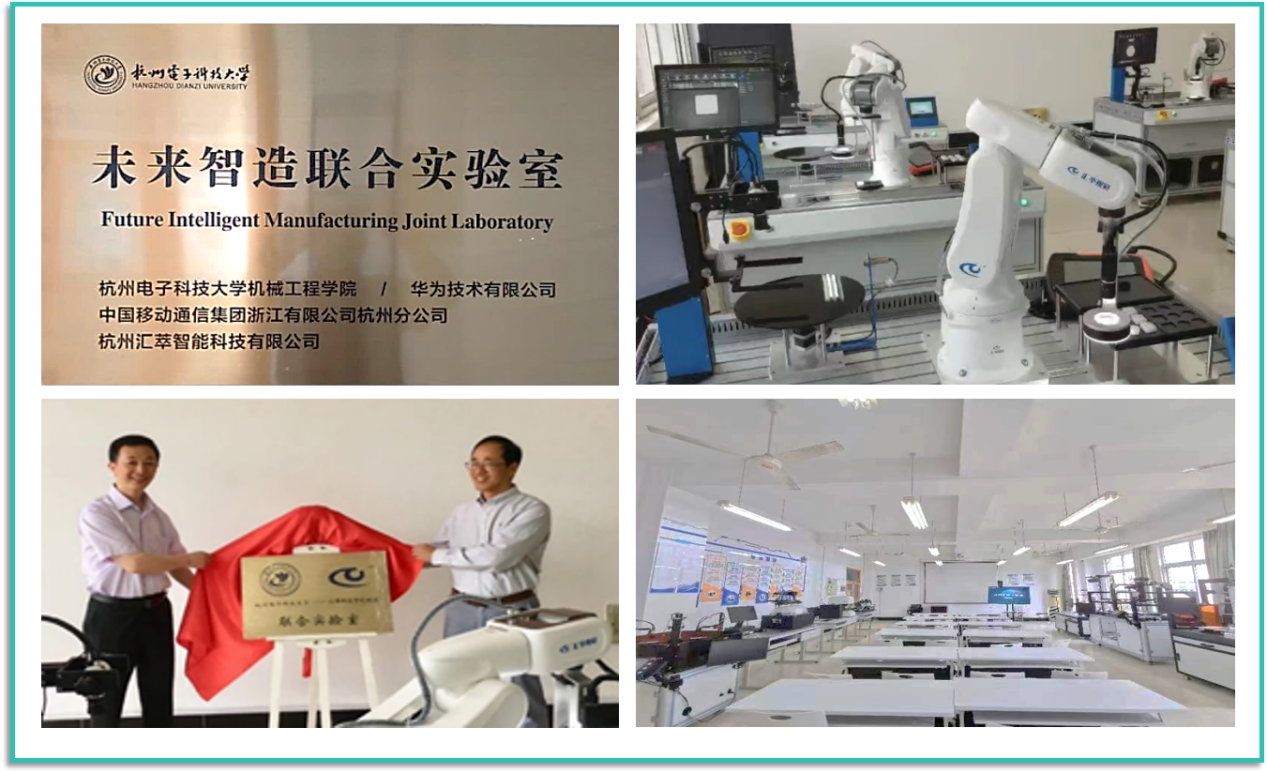

案例一：杭州电子科技大学

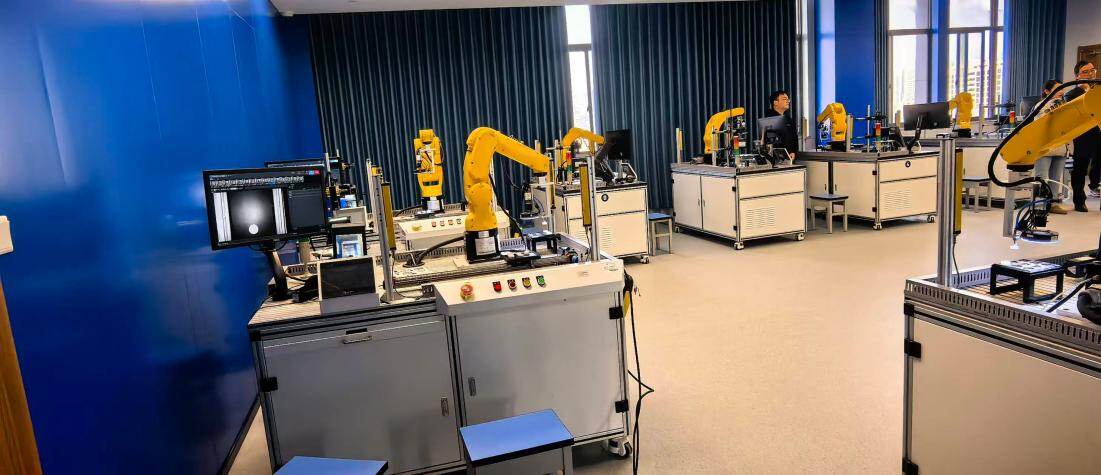

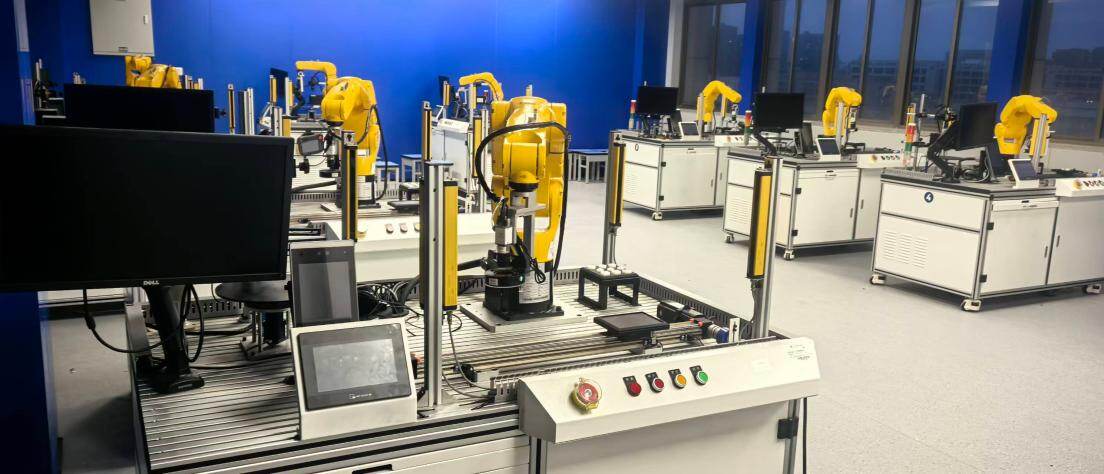

案例二：浙江树人大学

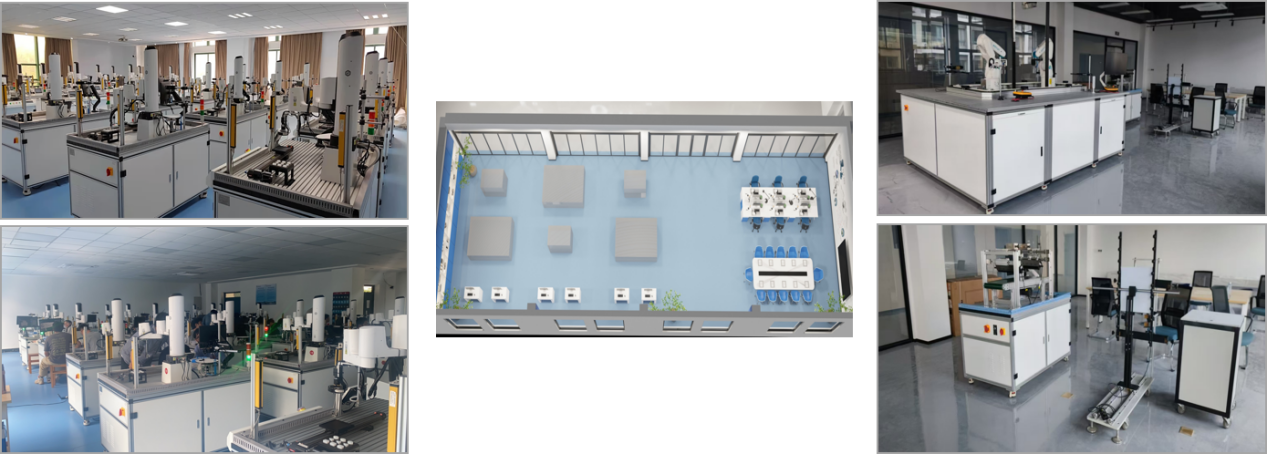

案例三：台州职业技术学院

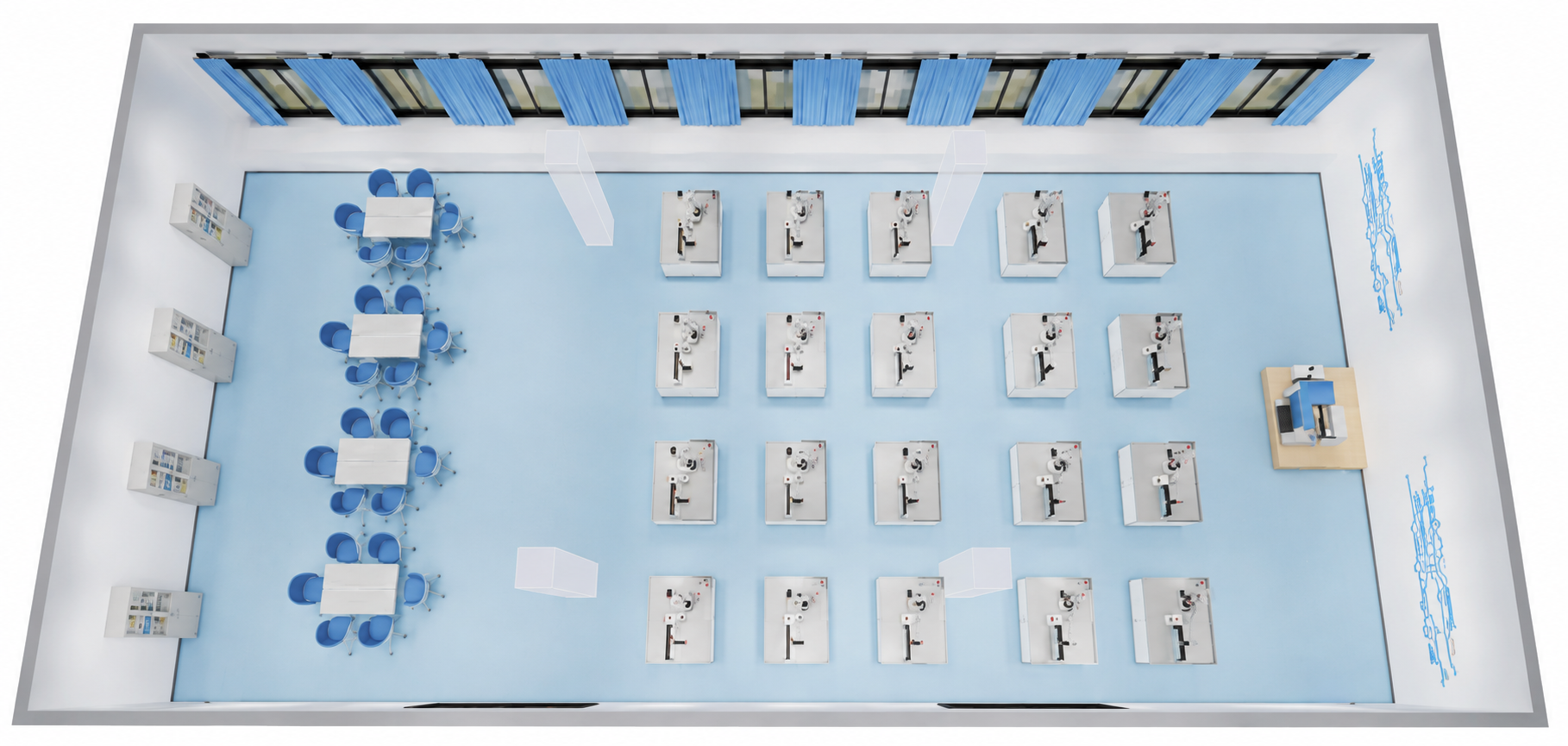

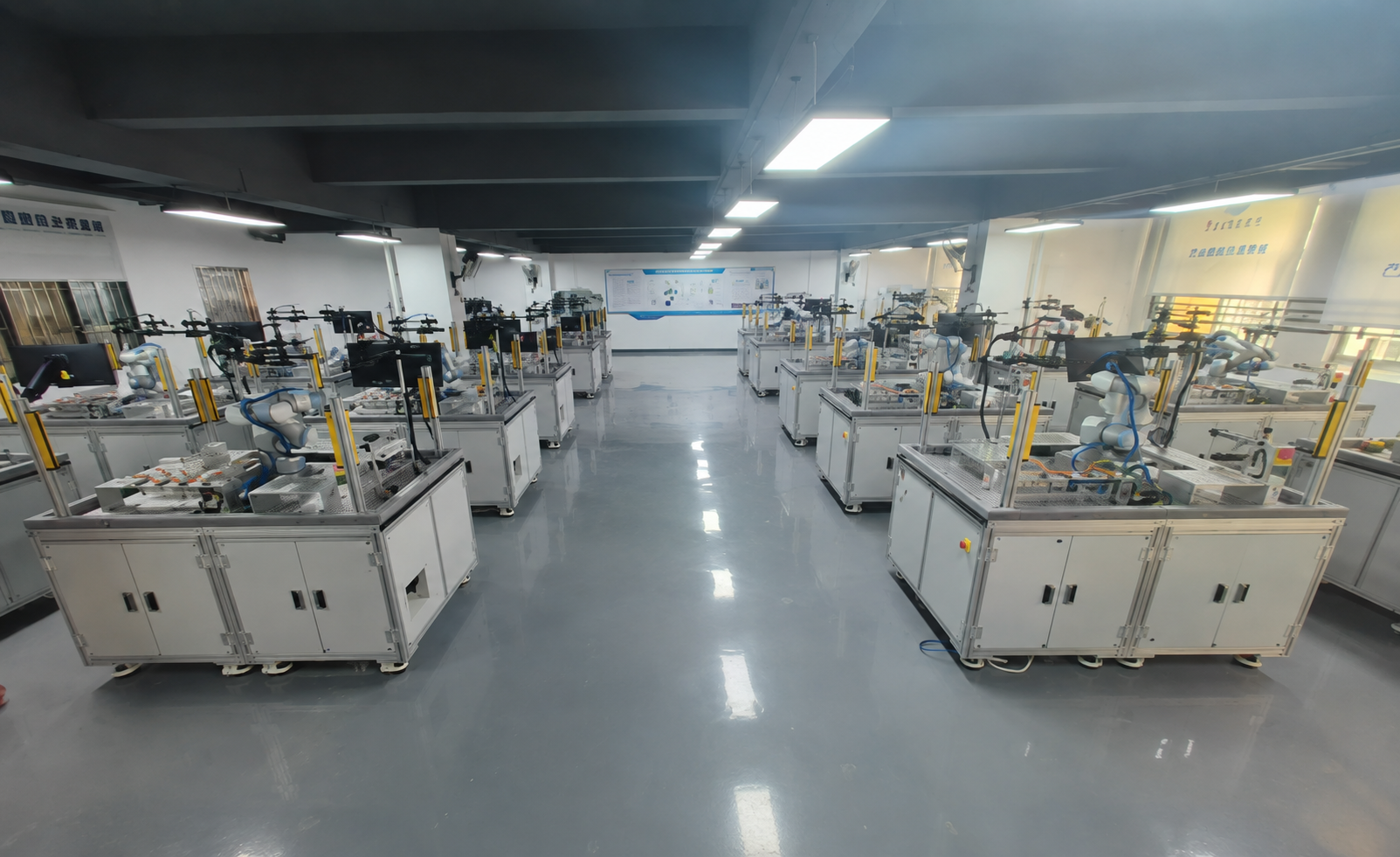

案例四：肇庆市技师学院
