注射笔组装过程智能视觉检测方案

注射笔组装涉及多类微小零部件与连续装配节点。卡扣缺损、点胶缺失、弹簧装配异常、推杆漏装、套筒组装不到位或成品外观异常，若未在对应工序及时识别，容易继续流入后续环节，增加返工、排查与异常品处理成本。汇萃智能基于某注射笔组装产线项目，在核心零部件、动力装置、外壳与套筒组装、组装后复检及成品外观终检等关键节点配置视觉检测，分别完成结构完整性、部件有无、尺寸与高度、装配间隙、位置到位及外观状态判定，并将结果与后续装配、复检或分流动作衔接。

核心零部件检测  ·  动力装置组装检测  ·  外壳与套筒组装检测  ·  成品外观终检

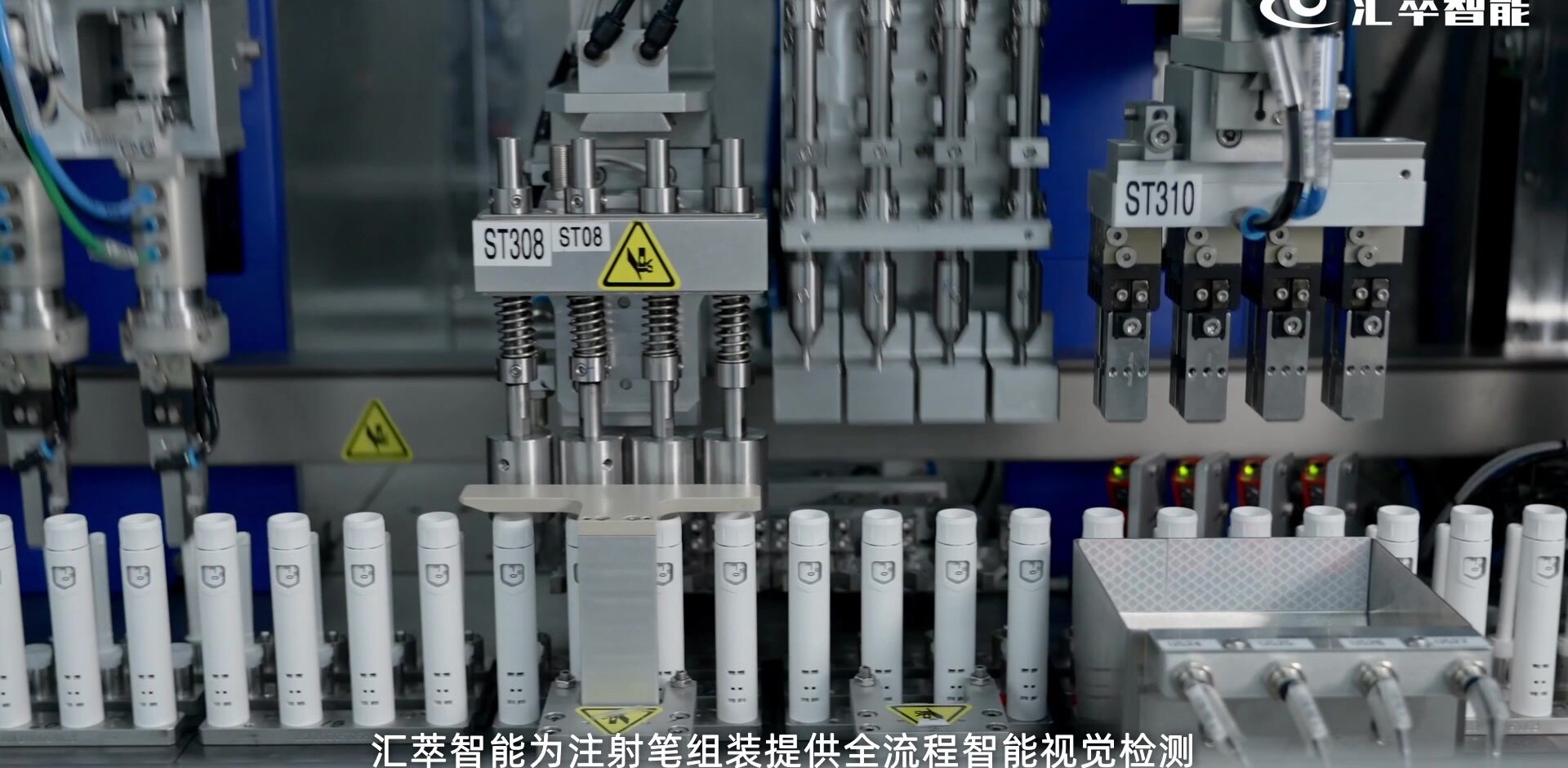

注射笔组装产线视觉检测场景

项目需要解决的三个问题

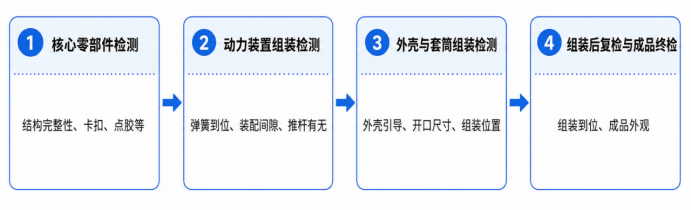

整体实施流程

关键生产节点

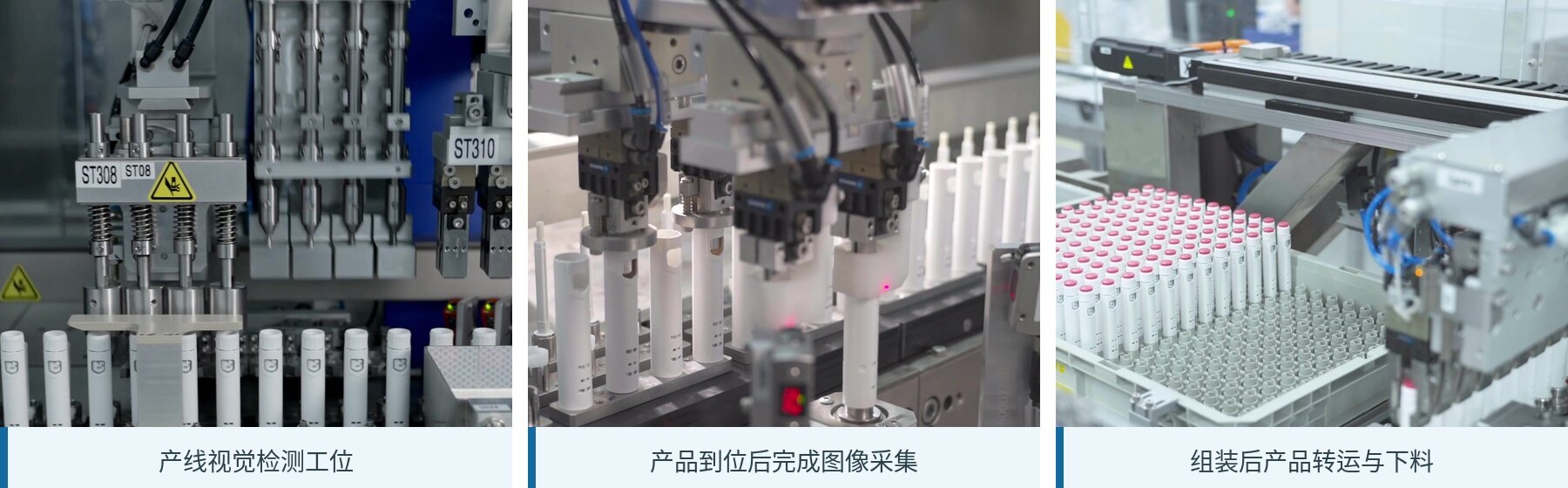

注射笔组装产线中的检测、采图与转运场景

代表性检测内容与画面（1/2）

一、核心零部件结构与缺陷检测

在零部件进入后续装配前，对触发套筒、弹簧支架、垫片等关键结构进行图像采集。根据部件结构和缺陷表现，采用轮廓、尺寸测量或AI识别，判断局部结构是否完整，并对点胶有无、缺胶及局部结构缺失等异常进行检测。

检测内容：结构完整性｜卡扣有无/完整性｜垫片/支架缺陷｜点胶有无

二、弹簧有无及高度检测

弹簧装入对应组件后，通过适配光学方式强化弹簧轮廓，先判断有无，再根据弹簧顶部、底部及基准位置计算高度，用于识别漏装、装配高度异常等问题。

检测内容：弹簧有无｜弹簧高度｜装配位置

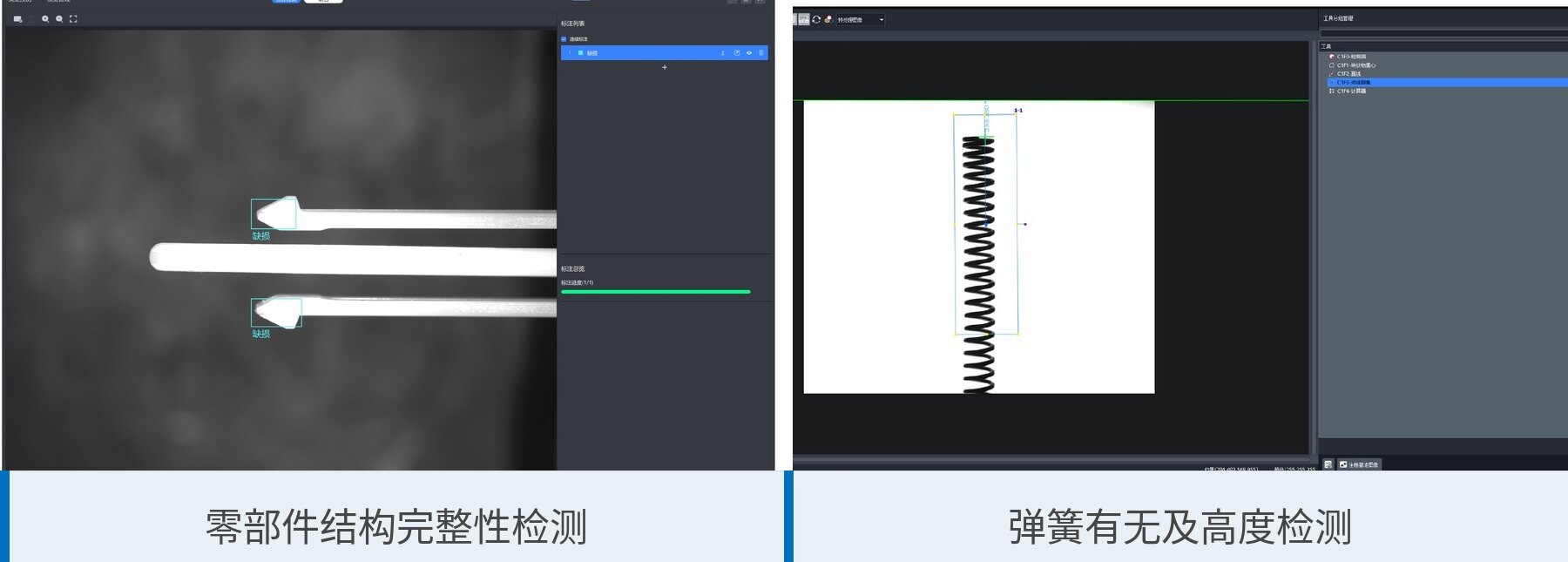

零部件结构完整性与弹簧有无/高度检测画面

代表性检测内容与画面（2/2）

三、装配间隙与推杆有无检测

在动力装置组装阶段，对弹簧装配状态、端盖或组件间隙及推杆有无进行检测。系统通过边缘位置和相对距离完成间隙测量，并通过目标区域特征判断推杆有无；具体检测位置随产品结构确定。

检测内容：弹簧装配状态｜端盖/组件间隙｜推杆有无

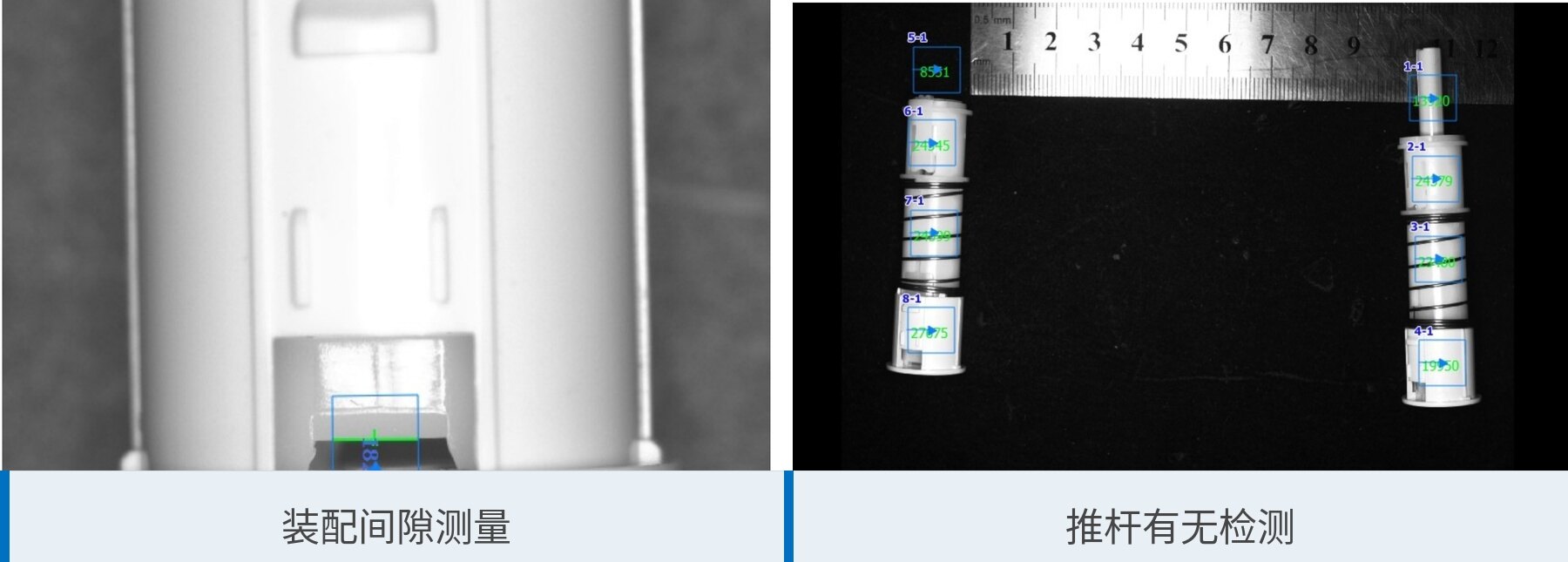

装配间隙测量与推杆有无检测画面

四、外壳与套筒组装检测

外壳与套筒进入组装阶段后，视觉系统可先识别外壳角度并输出引导信息，再对套筒开口尺寸、组装后高度位置和整体到位状态进行判定。定位引导、尺寸测量和到位检测分别配置判定逻辑，避免不同任务相互干扰。

检测内容：外壳角度引导｜套筒开口尺寸｜组装后高度位置｜组装到位

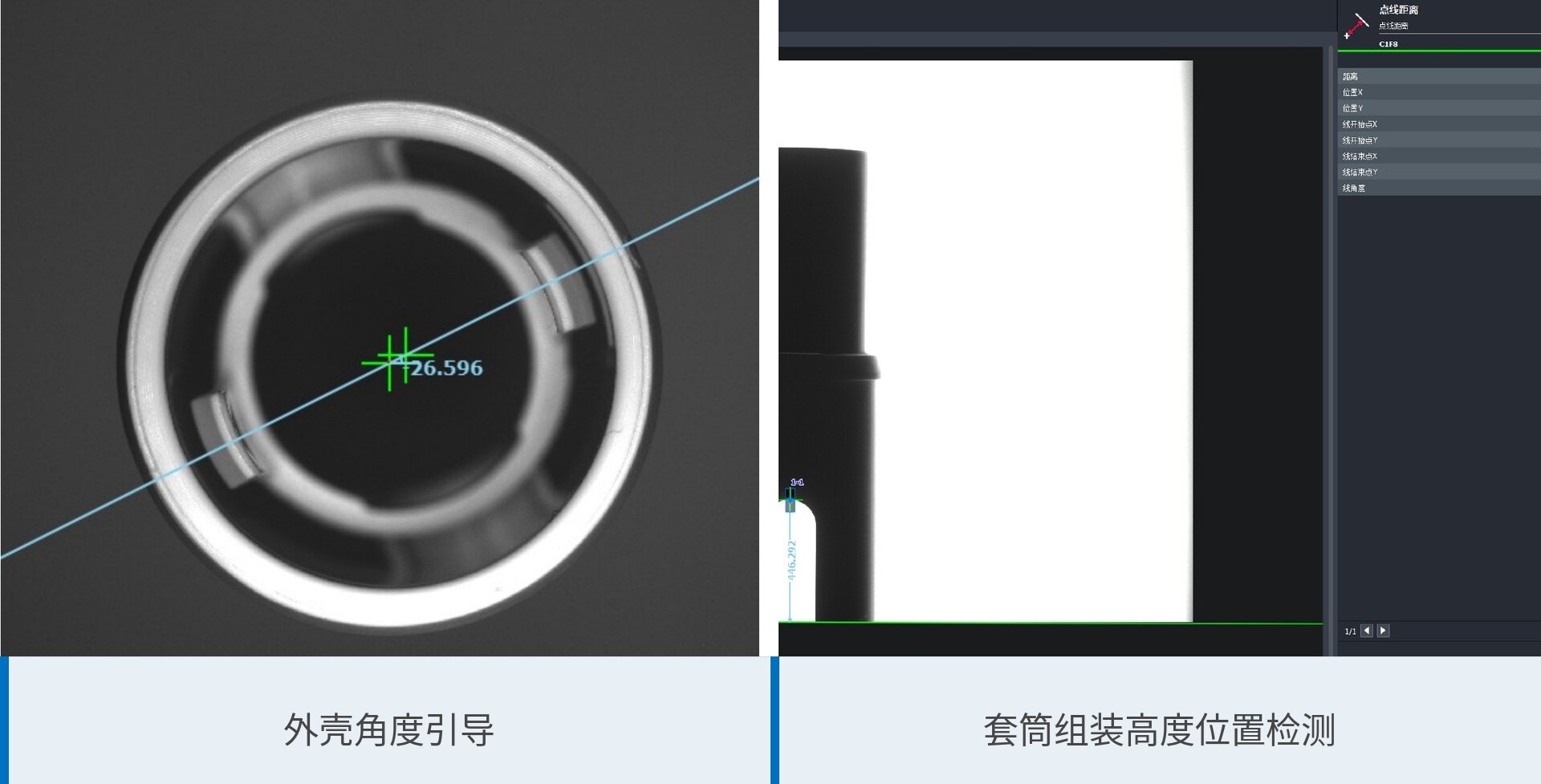

图5｜外壳角度引导与套筒组装高度检测画面

五、成品外观终检

完成组装后，在产线上对成品整体外观及关键可视区域进行复检，用于识别外观异常并输出OK/NG结果。

检测内容：成品整体外观｜关键可视区域异常｜OK/NG判定

04 成像判定与产线衔接

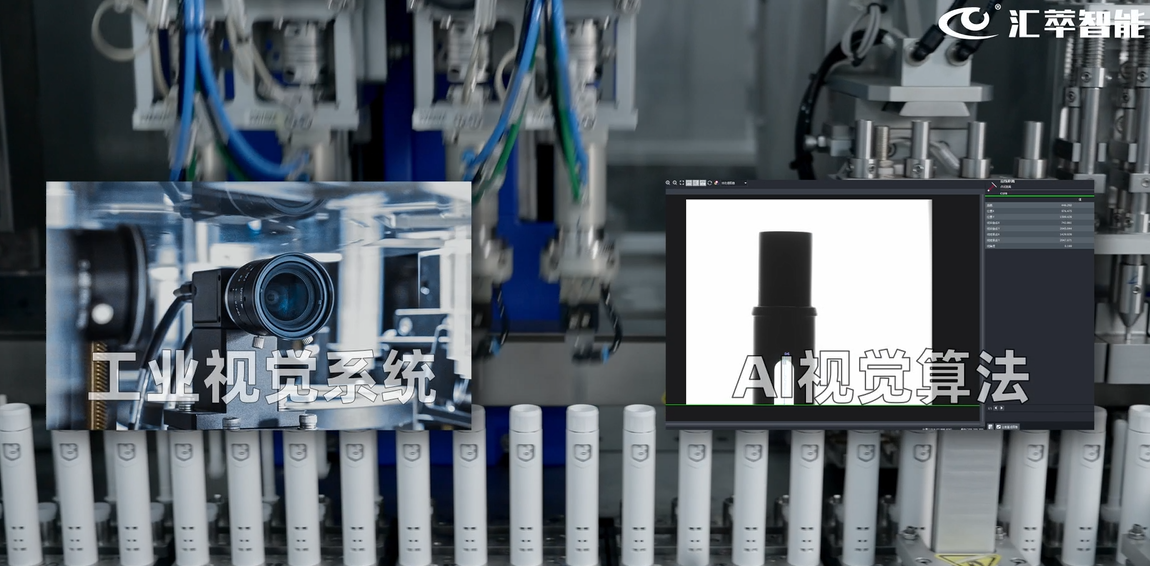

图6｜工业视觉系统嵌入注射笔组装产线

产品在输送机构上到达指定检测位置后，由产线信号触发图像采集。结构有无、尺寸、高度、间隙和位置等采用轮廓、边缘、距离和位置算法判定；点胶、缺胶、局部结构及成品外观等可结合AI模型识别。系统输出OK/NG、尺寸或位置数据，与后续装配、复检或分流动作衔接。

05 类似注射笔检测需求如何评估

不同注射笔的结构、规格、颜色、材质和组装流程存在差异。类似项目需要先明确检测对象所处工序、产品到位方式和缺陷判定标准，再结合现场节拍确定检测视图、光学方式、判定逻辑及产线接口。

项目评估需要提供

可拓展的后道检测方向
